柴油發電機組GCU320控制器詳細技術說明
2019-07-26
來源： 柴油發電機組廠家
柴油發電機組GCU320控制器詳細技術說明
1.概述:
GCU320發電機智能控制器,采用高性能的計算機芯片,可修改發電機的控制程序和保護參數, 它集測量、控制、保護、三遙等眾多功能為一體，完全滿足發電機使用者或?qū)I(yè)組裝廠對不同類型的發電機組自動控制需求。
控制器測量顯示發電機輸出的所有電參數，及發動機的轉速、油壓、水溫、直流電源電壓和運行時間等。其中，電壓和電流采用真有效值測量，確保數據更準確。
中英文菜單選擇，大屏幕LCD顯示。
控制器面板上的按鍵用于選擇控制模式、啟動運行程序、數據顯示和運行保護參數的修改，LED指示燈用于指示控制器的運行模式和發電機組的運行狀態，LCD 顯示各測量參數和狀態。
控制器由鋁合金面板和噴粉的鋼外殼緊密組合而成。控制器的所有連線都通過針式帶鎖的端子連接，令設備的連線、移動、維修、更換非常容易和方便。
本說明書只適用于GCU320發電機智能控制器，凡使用者必須先詳閱本說明書。
2． 控制器外形結構與連線:

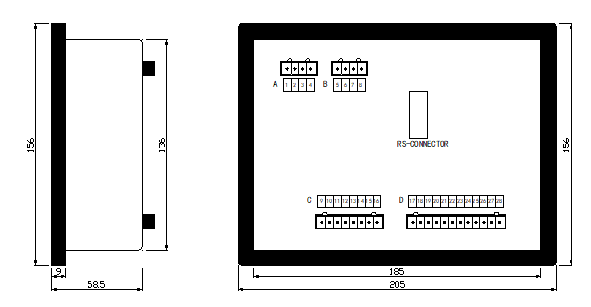

2.1 細尺寸如下：
1.概述:
GCU320發電機智能控制器,采用高性能的計算機芯片,可修改發電機的控制程序和保護參數, 它集測量、控制、保護、三遙等眾多功能為一體，完全滿足發電機使用者或?qū)I(yè)組裝廠對不同類型的發電機組自動控制需求。
控制器測量顯示發電機輸出的所有電參數，及發動機的轉速、油壓、水溫、直流電源電壓和運行時間等。其中，電壓和電流采用真有效值測量，確保數據更準確。
中英文菜單選擇，大屏幕LCD顯示。
控制器面板上的按鍵用于選擇控制模式、啟動運行程序、數據顯示和運行保護參數的修改，LED指示燈用于指示控制器的運行模式和發電機組的運行狀態，LCD 顯示各測量參數和狀態。
控制器由鋁合金面板和噴粉的鋼外殼緊密組合而成。控制器的所有連線都通過針式帶鎖的端子連接，令設備的連線、移動、維修、更換非常容易和方便。
本說明書只適用于GCU320發電機智能控制器，凡使用者必須先詳閱本說明書。
2． 控制器外形結構與連線:
2.1 細尺寸如下：
| 操作面板 | W205mm×H156mm |
| 安裝開孔口 | W186m ×H137m |
| 厚度 | D68mm（未連線） |
注意：此控制器的機殼必須接大地，良好的低阻抗接地可以減小電力系統振蕩和暫態過程對儀表的沖擊。
控制器的運行環境溫度 -20~70℃
控制器的儲存環境溫度 -30~80℃
2.2 接線端口:
控制器的運行環境溫度 -20~70℃
控制器的儲存環境溫度 -30~80℃
2.2 接線端口:
| 插針號 | 功能說明 | 信號類 | 連線 |
| A1 | A相電壓輸入 | 0-300VAC | 1mm²線 |
| A2 | B相電壓輸入 | 0-300VAC | 1mm²線 |
| A3 | C相電壓輸入 | 0-300VAC | 1mm²線 |
| A4 | Ｎ零線 | 1mm²線 | |
| B5 | A相電流輸入{S1} | 0-5A(AC) | 1mm²線 |
| B6 | B相電流輸入{S1} | 0-5A(AC) | 1mm²線 |
| B7 | C相電流輸入{S1} | 0-5A(AC) | 1mm²線 |
| B8 | 電流輸入公共端{S2} | 0-5A(AC) | 1mm²線 |
| C9 | 繼電器輸出公共點 | 1.5mm²線 | |
| C10 | 燃油電磁閥繼電器輸出 | 常開干觸點， 16A/30VDC | 1.5mm²線 |
| C11 | 起動繼電器輸出 | 常開干觸點， 16A/30VDC | 1.5mm²線 |
| C12 | 充電機勵磁電源輸出 | 如果不使用，禁止連到負極 | 1mm²線 |
| C13 | 發電機組運行輸出 | 常開干觸點，3A/30VDC | 1mm²線 |
| C14 | 故障報警輸出 | 常開干觸點，3A/30VDC | 1mm²線 |
| C15 | 預報警輸出 | 常開干觸點，3A/30VDC | 1mm²線 |
| C16 | 怠速輸出 | 常開干觸點，3A/30VDC | 1mm²線 |
| D17 | 油壓檢測 | 壓力傳感器 | 1mm²線 |
| D18 | 水溫檢測 | 溫度傳感器 | 1mm²線 |
| D19 | 備用 | 測量0~5Vdc模擬量 | 1mm²線 |
| D20 | 油壓信號 | 低電位有效 | 1mm²線 |
| D21 | 水溫信號 | 低電位有效 | 1mm²線 |
| D22 | 急停信號 | 低電位有效 | 1mm²線 |
| D23 | 啟動{外控}信號 | 低電位有效 | |
| D24 | 備用信號測量 | 低電位有效 | 1mm²線 |
| D25 | 磁力傳感器信號{＋} |
1-35Vac 內部與直流電源的負極連接 |
兩芯屏蔽線 |
| D26 | 磁力傳感器信號{－} | ||
| D27 | 工作電源正極{+} | 8－35VDC | 1mm²線 |
| D28 | 工作電源負極{-} | 1mm²線 |
