上柴發電機組電壓互感器選型應注意的問題

2019-08-08

來源：柴油發電機組廠家

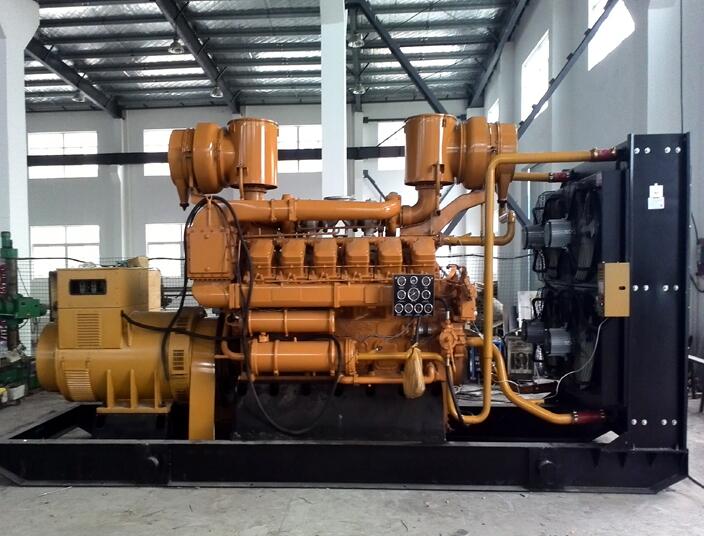

上柴發電機組電壓互感器的結構與普通變壓器相似，主要由硅鋼堆疊鐵芯和鐵芯周圍的兩個繞組組成，由高壓向低壓轉變。

上柴發電機組電壓互感器和電流互感器

這是單相電壓互感器的結構原理和外形示意圖。繞組 W1 是主繞組，與被測電壓相連。W2 是二次繞組，為儀表和繼電器提供 100 V 的電壓。由于二次繞組的電流很小，相當于在空載狀態下工作的變壓器，所以電壓互感器可視為理想的變壓器。

由于斯坦福發電機變壓器在空載狀態下工作，內部阻抗下降很小。主繞組 U1 與二次繞組側電壓 U2 的比值稱為電壓互感器的變化。由于玉柴發電機的電壓互感器將高壓改為低壓，當電壓互感器繞組發生故障時，輔助繞組側會出現高壓。為了安全起見，電壓互感器及其外殼的輔助繞組電路需要接地。

在選擇上柴發電機組電壓互感器時，應注意以下幾點：

上柴發電機組電壓互感器的工作電壓應等于或小于變壓器的額定電壓。

( 如電壓表）電壓互感器的額定容量應大于負載的最大容量，以確保其相應的準確性。用于計算成本的電度表應采用精度為 0.5 的電壓互感器，用于一般測量儀器和繼電器的精度為 1 級的電壓互感器，以及用于估計測量值的測量儀器（如電壓表）的精度為 3 級的電壓互感器。

(3)上柴發電機組電壓互感器、繼電器和測量儀表的接線應注意差異和極性，以確保測量儀表的準確讀數和繼電保護作用。

(4) 上柴發電機組電壓互感器輔助負載的電壓線圈應并聯連接，不得允許電壓互感器對繞組短路。

5 上柴發電機組電壓互感器輔助接線，為了節省互感裝置，一般采用 V≤V 接線方式，當電壓互感器輔助側同時采用 B 相接地時，當電壓互感器輔助熔斷器熔斷時，電壓互感器輔助繞組將失去 B 相連接位置。為了達到保護接地，應在復合母線中點安裝擊穿保護器。
