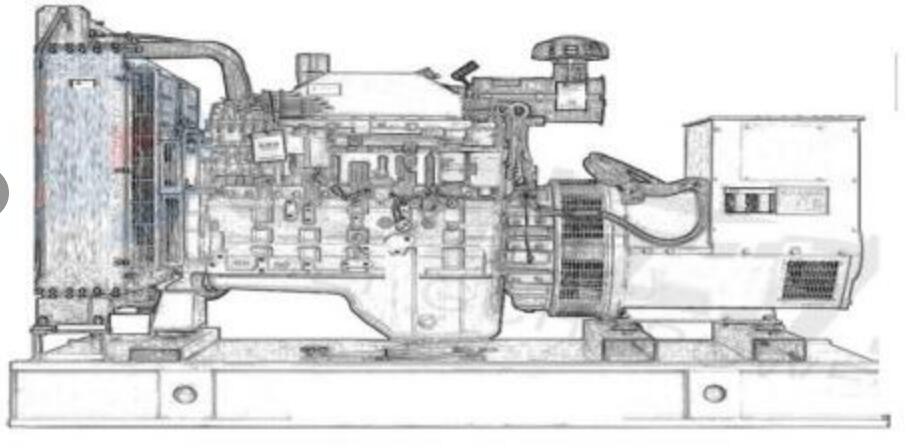

一．東風康明斯發電機組產品概述
東風康明斯柴油發電機組品質優良、低燃油消耗、噪聲低、輸出功率大，性能可靠。其可靠的穩定性、經濟性、動力性、耐久性和環境安全性受到國內外用戶的歡迎，全球三包連保。中美合資東風康明斯發動機具有體積小、重量輕、油耗低、功率高、工作可靠，配件供應及維修方便。采用電子調速器，具有冷卻水溫過高、機油壓力低及超速報警并自動停車等保護功能。是20~400kw發電機組的理想配套動力。
二．東風康明斯發動機有限公司簡介
康明斯公司(NYSE: CMI) 成立于1919年，總部設在美國印第安納州哥倫布市。 康明斯是全球領先的動力設備制造商，設計、制造和分銷包括燃油系統、控制系統、進氣處理、濾清系統、尾氣處理系統和電力系統在內的發動機及其相關技術，并提供相應的售后服務?？得魉箍偛吭O(shè)在美國印第安納州哥倫布市，公司通過其遍布全球160多個國家和地區的550家分銷機構和5000多個經銷商網點向客戶提供服務。
東風康明斯發動機有限公司位于湖北省襄樊市高新技術產業開發區，是由東風汽車股份有限公司和康明斯公司各占50%股份比例合資興建的現代化柴油發動機制造公司。公司為國家高新技術企業，主要生產康明斯B、C、L系列柴油機，功率覆蓋范圍為20-400KW。東風康明斯發動機有限公司通過滾動式技術引進和自行開發戰略，在產品開發上逐步實現與美國康明斯公司同步發展，在行業內率先通過ISO/TS16949：2002汽車行業質量管理體系、ISO/14001：2004環境管理體系和OHSAS18001：1999職業健康安全管理體系第三方認證，產品質量不斷提高，市場份額逐漸擴大，公司的綜合實力不斷增強。
三．發電機組參數
|
產品符合IEC60034-1（國際電工委員會標準），GB755（中國標準） |
|||
|
柴油發電機組參數 |
|||
|
型號 |
GF-80C |
接線方式 |
三相四線 |
|
功率 |
80 KW |
電壓調整范圍 |
≤±5% |
|
容量 |
100 KVA |
穩態電壓調整率 |
≤±1% |
|
電壓 |
400/230 V |
穩態頻率調整范圍 |
≤±20% |
|
頻率 |
50 HZ |
突變負載電壓調整 |
≤±8% |
|
最大輸出電流 |
144 A |
突變負載調整時間 |
≤6S |
|
功率因數 |
0.8滯后 |
突變負載頻率偏差 |
≤±10% |
|
機組尺寸 |
2400×800×1300 |
機組凈重 |
1000kg |
|
發動機參數 |
|||
|
生產商 |
東風康明斯 |
額定轉速 |
1500 r/min |
|
型號 |
6BT5.9-G1 |
燃油規格、等級 |
國標0#柴油 |
|
發動機最大功率 |
86 KW |
潤滑油規格、等級 |
CF-40 15W |
|
燃油系統 |
單體燃油泵 |
潤滑油總?cè)萘?/p> |
16 L |
|
汽缸數 |
6缸直列 |
最高潤滑油溫度 |
105 ℃ |
|
缸徑×行程 |
102×120 |
最大機油消耗量 |
0.02 L/H |
|
壓縮比 |
16.5:1 |
排煙最高溫度 |
560 ℃ |
|
進氣系統 |
渦輪增壓 |
進氣阻力 |
10 KPa |
|
調速系統 |
機械調速 |
排量 |
5.9L |
|
燃油消耗率 |
212 g/kw.h |
滿載耗油量 |
16L |
|
發電機參數 |
|||
|
生產廠家/型號 |
斯坦福 |
|
|
|
發電機功率 |
80 KW |
發電機容量 |
100 KVA |
|
勵磁方式 |
相復勵 |
海拔要求 |
≤1000 m |
|
調壓方式 |
自動AVR |
環境溫度 |
≤40 ℃ |
|
防護等級 |
IP23 |
絕緣/溫升等級 |
H/H |
|
發電機效率 |
86.20% |
過載能力 |
1.5倍2分鐘 |
|
冷卻方式 |
自冷式 |
短路能力 |
3倍2秒鐘 |
|
轉子型式 |
凸極式 |
|
|
四．東風康明斯發電機組標準配置
1、采用東風康明斯發動機有限公司“東風康明斯”柴油機做動力。
2、適配英格ENGGA、斯坦福Stamford、西門子、廣西玉發等名牌發電機及控制屏組成。
3、配置靈活、穩定性好、可滿足用戶不同要求（可選配60HZ、110V~10400V發電機）。
4、動力性能好、扭矩儲備大，燃油耗率和機油耗率低。
5、可選配柴油機自動保護裝置，可有并機產品，若有要求也可制成自動化發電機組，采用隔音罩改成低噪音機組。
五．東風康明斯發電機組發電機房消音設計
1、柴油發電機組電機所在位置靠近配電房為宜，柴油發電機組基礎傾斜度不大于5%；
2、柴油發電機組機房應有足夠的新風進口、排風和排煙通道,一般采用電機側進風,水箱側排風，進排風口在同一線上，進風口大小應也水箱面積相差不下10%，排風口不小于水箱面積140%。
3、發電機房應采用進風消音、排風消音、排煙消音及機房隔音綜合治理措施（可選墻壁吸音，吊頂吸音，二級消音管）。
4、發電機運行時排煙管處高溫應做隔離防護，盡量少人走動或靠墻一側。
5、發電機房?jī)?chǔ)油箱宜靠近進口出便于油品注入。
六．東風康明斯柴油發電機組售后服務
1、技術服務：免費派員到現場作技術指導，協助搞好機房設置，免費調試，免費替用戶制訂培訓計劃、（工廠或現場）培訓操作人員，雙方商量培訓方式，內容及時間，按照實際情況而定。
2、配件服務：保質期內如出現質量原因本公司負責免費維修，過保質期后不高于市場價提供零配件。
3、維修服務：用戶在使用中如出現產品任何故障，將隨時派員到現場服務，公司憑經銷公司或用戶單位的維修報告及產品證明書，本省24小時安排落實到位，外省36小時以內安排落實到位，三包期為壹年或運行1000小時（以先到為準），終身服務。
