上柴柴油發電機---功能保護優勢有哪些方法
2019-04-28
來源： 未知

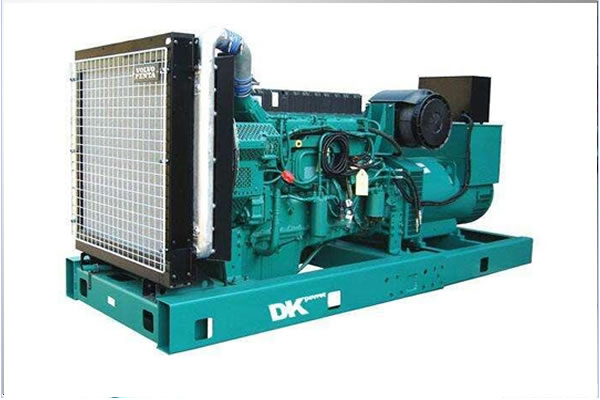

1. 上柴柴油發電機失磁保護
失磁保護作為發電機勵磁電流的異常下降或完全消失的磁故障保護。它由勵磁低壓 UFD(P)、系統低壓、靜態穩定阻抗、電視斷電判據等組成，隨有功功率的自動變化，分別工作在信號發送和失勵中。勵磁低壓 UFD(P) 判據和靜態穩定阻抗準則都與靜態穩定邊界有關，可用于檢測發電機是否因失磁而失穩。靜穩定阻抗準則在磁場損失后在靜態和穩定邊界處移動。
2. 上柴柴油發電機的過勵保護
過勵磁保護是指由于鐵心工作磁密度過高而引起的低頻或高壓反應發電機的保護。過勵磁保護可分為高、低兩部分，低定值由 5s 的固定延時發出，降低勵磁電壓（降低勵磁電壓、勵磁電流的功能暫未用）。通過逆時間限制，在滅磁和退磁過程中實現了高值的運算。逆延遲可達 5 秒，下限為 200 秒。
3. 上柴柴油發電機定子接地保護
發電機定子接地保護作為發電機定子單相接地故障保護，由兩部分組成：基波零序電壓部分和三次諧波電壓；定子繞組單相接地故障從基本零序電壓保護器末端到發電機尾部 95% 區域。它由在發電機端反映零序電壓的原理組成，在限時 T1(5s) 由時間限制 T1(5s) 進行滅磁。定子繞組的單相接地故障由發電機的中性點和發電機端的三次諧波原理組成，定子繞組在限時 T2(5s) 內對信號運行，兩者構成 100% 的定子接地保護。保護裝置設有 PT 斷開鎖。
4. 上柴柴油發電機定子匝間保護
該保護由縱向零序電壓和故障為負序方向的判據組成，并設置 PT 斷路和鎖相措施作為發電機匝間、中間短路和定子繞組開合焊的主要保護措施。故障分量的負序方向判據通過檢測出流發生器的負序功率來實現縱向零序電壓判據。通過縱向零序電壓判據，實現了直接連接發電機中性點但不接地的 3PT 開式三角繞組輸出的縱向 3U0 實現。保護行動完全停止。
5. 上柴柴油發電機失步保護
該保護使用三個阻抗元件來檢測滑動極的數目，并通過阻抗的軌跡變化確定振蕩中心的位置。在短路故障、系統振蕩、電壓斷路器等情況下，保護不誤動。當振蕩中心位于發電機 - 變壓器組內時，保護 I 段通過 T1(0.5s) 啟動跳閘命令，并起到脫列和退磁的作用；當振蕩中心位于發電機 - 變壓器組之外時，保護 II 段開始通過 T2(2s) 發出信號。所述保護裝置設有電流鎖定裝置，以確保當斷路器斷開時，該電流不超過所述斷路器的額定離級中斷電流。
6. 上柴柴油發電機的低頻累積保護
低頻累積保護反應系統頻率降低對汽輪機保護的累積效應包括敏感頻率繼電器和計數器。在出口斷路器的輔助觸點鎖存器（即發電機退出運行時低頻累加保護也退出運行）之后，累積系統頻率小于頻率值 47.5Hz 的時間，當累積時間達到設定值 3000 秒時，延遲 30 秒后發送信號。該裝置可在運行時實時監測：顯示數值、頻率 f 和累積時間。
7.上柴柴油發電機勵磁回傳負荷保護
勵磁回傳負載保護是轉子勵磁回路的過電流或過負荷保護，它連接成三相，由固定時限和逆時限兩部分組成。工作電流的固定時限部分根據正常運行最大額定電流下可靠返回的條件設定，限時 T1(5s) 在信號上移動，減小勵磁電流（降低勵磁電流的功能未用）；發電機勵磁繞組的過載能力是根據逆時限的運行特性來確定的，保護動作是不列示的和不勵磁的。逆時限的上限是 10 秒。
8. 上柴柴油發電機轉子的單點接地保護
發電機轉子單點接地保護是對發電機轉子回路單點接地故障的響應。該保護采用乒乓開關原理，依次采樣轉子回路正負極電壓，求解兩種不同的接地回路方程。實時計算轉子接地電阻和接地位置。以 2 秒的延遲保護信號的動作。
9. 上柴柴油發電機的對稱過載保護
保護裝置由兩部分組成：固定時限和逆時限；固定時限部分在 5 秒時限后在信號中移動。逆運行特性是根據發電機承受過載電流的容量來確定的，動作未被列出。該保護裝置能反映發電機定子的蓄熱過程。
------------------------------------------------------

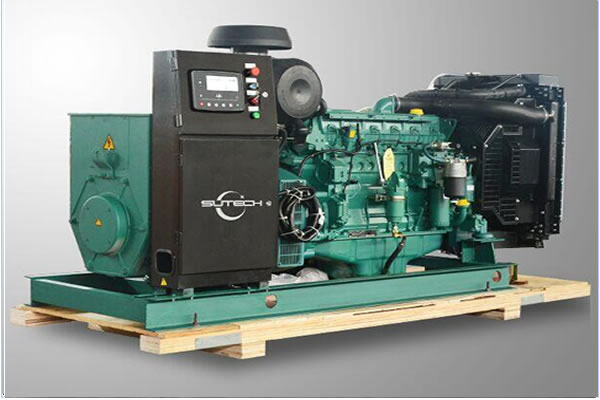

失磁保護作為發電機勵磁電流的異常下降或完全消失的磁故障保護。它由勵磁低壓 UFD(P)、系統低壓、靜態穩定阻抗、電視斷電判據等組成，隨有功功率的自動變化，分別工作在信號發送和失勵中。勵磁低壓 UFD(P) 判據和靜態穩定阻抗準則都與靜態穩定邊界有關，可用于檢測發電機是否因失磁而失穩。靜穩定阻抗準則在磁場損失后在靜態和穩定邊界處移動。
過勵磁保護是指由于鐵心工作磁密度過高而引起的低頻或高壓反應發電機的保護。過勵磁保護可分為高、低兩部分，低定值由 5s 的固定延時發出，降低勵磁電壓（降低勵磁電壓、勵磁電流的功能暫未用）。通過逆時間限制，在滅磁和退磁過程中實現了高值的運算。逆延遲可達 5 秒，下限為 200 秒。
3. 上柴柴油發電機定子接地保護
發電機定子接地保護作為發電機定子單相接地故障保護，由兩部分組成：基波零序電壓部分和三次諧波電壓；定子繞組單相接地故障從基本零序電壓保護器末端到發電機尾部 95% 區域。它由在發電機端反映零序電壓的原理組成，在限時 T1(5s) 由時間限制 T1(5s) 進行滅磁。定子繞組的單相接地故障由發電機的中性點和發電機端的三次諧波原理組成，定子繞組在限時 T2(5s) 內對信號運行，兩者構成 100% 的定子接地保護。保護裝置設有 PT 斷開鎖。
4. 上柴柴油發電機定子匝間保護
該保護由縱向零序電壓和故障為負序方向的判據組成，并設置 PT 斷路和鎖相措施作為發電機匝間、中間短路和定子繞組開合焊的主要保護措施。故障分量的負序方向判據通過檢測出流發生器的負序功率來實現縱向零序電壓判據。通過縱向零序電壓判據，實現了直接連接發電機中性點但不接地的 3PT 開式三角繞組輸出的縱向 3U0 實現。保護行動完全停止。
該保護使用三個阻抗元件來檢測滑動極的數目，并通過阻抗的軌跡變化確定振蕩中心的位置。在短路故障、系統振蕩、電壓斷路器等情況下，保護不誤動。當振蕩中心位于發電機 - 變壓器組內時，保護 I 段通過 T1(0.5s) 啟動跳閘命令，并起到脫列和退磁的作用；當振蕩中心位于發電機 - 變壓器組之外時，保護 II 段開始通過 T2(2s) 發出信號。所述保護裝置設有電流鎖定裝置，以確保當斷路器斷開時，該電流不超過所述斷路器的額定離級中斷電流。
6. 上柴柴油發電機的低頻累積保護
低頻累積保護反應系統頻率降低對汽輪機保護的累積效應包括敏感頻率繼電器和計數器。在出口斷路器的輔助觸點鎖存器（即發電機退出運行時低頻累加保護也退出運行）之后，累積系統頻率小于頻率值 47.5Hz 的時間，當累積時間達到設定值 3000 秒時，延遲 30 秒后發送信號。該裝置可在運行時實時監測：顯示數值、頻率 f 和累積時間。
7.上柴柴油發電機勵磁回傳負荷保護
勵磁回傳負載保護是轉子勵磁回路的過電流或過負荷保護，它連接成三相，由固定時限和逆時限兩部分組成。工作電流的固定時限部分根據正常運行最大額定電流下可靠返回的條件設定，限時 T1(5s) 在信號上移動，減小勵磁電流（降低勵磁電流的功能未用）；發電機勵磁繞組的過載能力是根據逆時限的運行特性來確定的，保護動作是不列示的和不勵磁的。逆時限的上限是 10 秒。
8. 上柴柴油發電機轉子的單點接地保護
發電機轉子單點接地保護是對發電機轉子回路單點接地故障的響應。該保護采用乒乓開關原理，依次采樣轉子回路正負極電壓，求解兩種不同的接地回路方程。實時計算轉子接地電阻和接地位置。以 2 秒的延遲保護信號的動作。
9. 上柴柴油發電機的對稱過載保護
保護裝置由兩部分組成：固定時限和逆時限；固定時限部分在 5 秒時限后在信號中移動。逆運行特性是根據發電機承受過載電流的容量來確定的，動作未被列出。該保護裝置能反映發電機定子的蓄熱過程。
------------------------------------------------------
