海南三亞鳳凰島（720kw）柴油發電機組項目

2019-06-11

來源：未知

康明斯柴油發電機組報價單

海南重康機電設備有限公司
電話：（0898）66756317
聯系人： 吳清民 電話： 18689735688

機組名稱：康明斯（Cummins）柴油發電機組
發電機來源：英格電機廠
發動機來源：重慶康明斯發動機有限公司

Ø 主要技術參數：

機組型號	備/主用功率（KW）	發動機型號	機組尺寸(MM)		單價	總價（元）
YK-CC900	800/720	KTA38-G2A	3800×1630×2120		￥698,000.00	￥698,000.00
環保消音工程安裝			項	1	暫時不詳	暫時不詳
合計費用：						￥

Ø 交貨期：簽定合同后30個工作日內。

Ø 交貨地點：海南工地。

Ø 付款方式：買方于簽定合同當天支付合同總金額30%作為定金，出貨前付清余款70%。

附件一
一、 機組主要性能特點：
² 康明斯重載柴油機，穩定的功率輸出，優秀的瞬態性能。
² 高溫閉式冷卻系統，可在較高的環境溫度工作，能穩定地輸出額定功率。
² PT直接噴油系統。
² 發動機扭矩同步激磁系統，能使機組在承受任何瞬間加載時，頻率降迅速恢復。
² 發電機低成本電抗設計，使非線性負荷下的波形失真極小，并有良好的帶動機組起動性能。
² 柴油機具有超速、低油壓、高水溫、自動停車保護功能、發電機具有超載、線路保護功能。
² 電壓調整率：從空載到100%負荷，電壓穩壓調整在±0.5%。
² 電壓波動范圍：加載后從空載到100%負載，電壓波動不超過其平均值的±0.5%。
² 頻率波動范圍：從空載到滿載的各種負荷的情況下，頻率波動不超過平均值的±0.25%。
² 諧波畸變率：＜5%。

二、 柴油機主要性能特點：
² 特點：4沖程，強制水冷，增壓（中冷）進氣，每缸4氣門，整體鍛鋼曲軸，整體平衡塊，工字型斷面連桿，合金鑄缸體，可換濕式缸套系統，電子調速（EFC）系統，干式空濾器旋裝式機油，柴油及水濾等濾芯。

三、 發電機主要性能特點：
² 特點：旋轉磁場，單軸承，4極，無刷，防滴漏結構，絕緣等級：H級，符合GB755、BS5000和IEC34-1等標準的要求，發電機可在沙、石、鹽、海水和有化學腐蝕的環境中使用。
² 定子：為斜槽結構，2/3間距組，可有效抑制中線電流及輸出電壓的波形畸變。
² 轉子：裝配前經過動平衡，并通過柔性連軸節與發動機連接、完善的阻尼器繞組，減少并聯時的震蕩。
² 電壓調節器（AVR）：有多種自動電壓調節器，一般發電要求將裝用SX440型或SX421型。
² 發電機冷卻：直接驅動離心式鼓風機。
² 發電機額定溫升：125℃。
² 勵磁方式：永磁，無刷。

四、控制系統的主要性能特點：
² 名稱：安東機電AD5300
² 特點：該控制器，除可手動/自動啟動，其顯示和保護功能有：超速、低油壓、高水溫、起動超時、充電失敗，以及公共報警。

五、機組隨機附件：詳見隨機附件清單。

六、 機組質量保證：
² 機組經過負載試驗。
² 機組使用保修期為：一年或1000小時（先到為準），詳見保修單。

七、 技術服務：
² 提供新機檢查調試服務（免費）
² 提供一般性操作及日常使用保養現場培訓服務（免費）
² 提供機房設計及機組安裝施工服務，（根據客戶對機組安裝標準的要求進行），（收費，需另簽工程合同）
² 提供噪聲及排放治理工程服務。（達到環保部門的要求）（收費，需另簽工程合同）

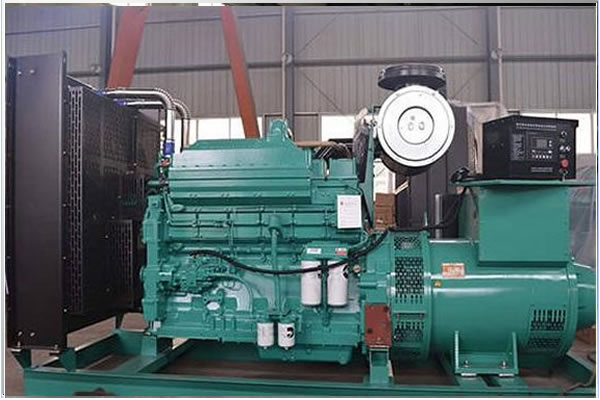

·康明斯（Cummins）800KW柴油發電機組技術參數

發 電機組	機組品牌		·康明斯(Cummins)柴油發電機組
	機組型號		YK-CC900
	常用功率（KW/KVA）		720/900
	備用功率（KW/KVA）		800/1000
	額定電流（A）		1317
	額定電壓（V）		400/230（可調）
	額定轉速/頻率（RPM/Hz）		1500/50
	功率因素		0.8（滯后）
	接線方式		三相四線
	空載電壓波形失真（≤%）		5
	電壓穩態調整率（≤%）		±0.5
	電壓瞬態調整率（≤%）		±20～-15
	電壓穩定時間		≤2
	電壓波動率（≤%）		0.5
	頻率穩態調整率（≤%）		±5(0-5可調)
	頻率瞬態調整率（≤%）		+10 ~ -7
	頻率穩定時間		≤3
	頻率波動率（≤%）		0.5
	啟動方式		DC 24V電啟動
	蓄電池		12V 200A
	長×寬×高		4600×1800×2400
	重量		9500
	標準大氣條件		GB1105，ISO3046規定（符合）
	海拔高度		≤1000
	環境溫度（℃）		≤40
	相對濕度（%）		≤95
	水平距離1M處噪音（dBA）		105
	技術標準		符合GB/T2820.1，.5，.6及ISO85282-1，-5，-6“往復式內燃機驅動的交流發電機組”標準的規定。
發 動機	柴油機品牌		康明斯(Cummins)
	柴油機型號		KTA38-G2A
	型式		4沖程、V型、12缸
	進氣方式		渦輪增壓中冷
	缸徑×沖程		159×159
	排量(L)		37.8
	壓縮比		14.5∶1
	發動機最大功率（KW）		895
	恒負荷下穩態波動率(%)		±0.25
	排氣系統
	最大排氣背壓(kPa)		10
	排氣流量（L/S）		2936
	排氣溫度（℃）		527
	進氣系統
	最大進氣阻力	臟濾芯空濾器（kPa）	6.23
		干凈濾芯空濾器（kPa）	2.49
		干凈濾芯空濾器(kPa)	3.74
	燃燒空氣量（m3/min）		55
	進氣流量（L/S）		1041
	冷卻系統
	冷卻液容量(L)		194
	風扇冷卻空氣流量(L/S)		30425
	最高出水溫度（℃）		104
	節溫器調溫范圍（℃）		82-93
	潤滑系統
	最高機油溫度（℃）		121
	潤滑油容量（L）		135
	機油消耗(%燃油)		0.5
	燃油系統
	燃油系統型式		康明斯PT直噴系統，EFC電子調速
	燃油泵最大流量(L/H)		428
	額定功率燃油油耗(L/H)		178
交流發 電機	發電機品牌		英格
	發電機型號		EG400M-720N
	額定容量(KW/KVA)		720/900
	勵磁方式		無刷勵磁，AVR電壓調壓
	防護等級		IP21
	絕緣等級		H
	繞組節距		2/3
	超速能力		2250rpm
	短路電流能力		300%(3In):10s
	電話諧波因數THF		<2%
	發電機額定溫升		125℉
控制系統	品牌
	型號		DA5300
	顯示功能		超速、油壓、水溫、充電失敗、顯示報警故障、水溫高、油壓低、超速、啟動失敗、手動啟動控制、遠端啟動控制、并可擴展等

1、隨機資料清單

柴油機用戶手冊	柴油機零件圖冊
柴油機原產地證明書	發電機安裝和維護手冊
發電機合格證	控制系統使用說明書
發電機組使用說明書	發電機組測試報告
發電機組技術說明書	發電機組保修卡

2、質量保證期內及售后服務承諾
一、售后服務大綱
感謝您選擇使用本公司柴油發電機組。在您選擇使用本公司柴油發電機組的同時，您也就得到了由我們提供的最佳售后服務，以及純正的零配件供應。
我們的維修保養工程師以及經驗豐富的維修專業技術人員將嚴格遵守該服務措施中涉及到的內容、方案、承諾，向您提供完善的技術支援和柴油發電機組應用。
本公司的服務宗旨是：為用戶所想，讓用戶滿意。我們將為您的發電機組解決應用、維修、保養的一切后顧之憂。
我們可為用戶提供預防性保養方案，以減少您停機時間所付出的昂貴代價。我們可在短時間內確定不常用或急用零配件的庫存，并可及時訂貨、供貨，以便在您最需要的時候可確保您需要的零配件到位。
二、服務方式
1、保修期內：
機組發生任何異常性故障，供貨方均免費提供人員及更換配件，盡快趕赴客戶使用現場，向客戶提供義務保修服務，至機組重新恢復正常使用性能。
Ø 設備安裝調試后，并經雙方代表簽字之日起，質量保證期為工程整體竣工驗收后一年或1000小時，以先到者為準。質量保證期內，我方免費更換所有存在缺陷的部件或損壞的部件（因使用不當和不可抗力致?lián)p除外）。由于產品本身的設計缺陷、制造缺陷、安裝缺陷造成的故障，在質量保證期已過的情況下，我司免費負責維修。
Ø 柴油發電機組易損件、日常使用配件、人為操作錯誤、疏忽保養等，均不在此保修范圍內。
2、保修期外：
長期免費提供技術指導，所有零配件均以成本價提供；有償提供人員及工時到客戶現場或客戶指定地點，并可保證機組修復，至可正常使用。
三、服務內容
1、我們服務的用戶是使用本公司柴油發電機組的最終用戶。
2、當您開始想要購置發電設備或您在使用發電機組時，我們均提供系統和廣泛技術服務。
3、為符合您技術規格的發電機組提供免費咨詢。
4、從訂貨之日起對您所購置的發電機組進行幫助檢查、定位，以確保您的發電機組在最短的時間里投入正常運轉。
5、負責培訓你方的技術人員，使其能夠完成對機組的日常保養工作。
6、提供大量的備件和配件，且維修工程師隨時可為您提供技術援助。
7、在保質期內負責檢修，質保期外提供終身維護服務。
8、提供免費的機房設計、配電設計，以及柴油發電機組的應用規范。
四、服務細則
1、客戶服務部是對使用本公司柴油發電機組的最終用戶進行售前和售后服務的一個專業性服務機構。
2、通過我司購置的發電機組將在我們的服務責任范圍內。從調試完畢至交付用戶使用的當天即為進入保質期，工程整體竣工驗收后一年或1000小時，以先到者為準。但用戶需按照我們公司提出的有關柴油發電機組的存放、保養要求去做。
3、用戶在正常使用中，如出現由于設備的質量問題所造成的柴油發電機組故障，可向我服務中心進行報修和索賠。我們將按照有關索賠的程序予以賠償故障所損壞的配件，不再附加任何費用。
4、除保修期外的例行服務，用戶還可申請委托我司進行定期維護和保養。我們在接受申請和委托后，交付給用戶一份維修保養協議書，由雙方進行確認。用戶只需支付成本費用即可得到我司提供的定期維護和保養。不參加申請委托我司進行定期維護和保養用戶，當設備出現故障時，本公司將派人員進行維修工作。維修時只收取損壞元器件的更換費用和基本維修服務費。
5、對于用戶提出的安裝事宜，我司將按照發電機組有關安裝規范以及用戶要求進行安裝。
五、服務承諾
交機調試：
自我司收到用戶的開機申請算起，根據路程的遠近派出技術服務人員的時間為12小時內，按照交機調試程序進行交機調試。
故障維修：
在收到用戶維修通知時，該通知應是傳真函件。我司將派出工程技術人員，抵達所要維修設備的地點，我司備有24小售后服務電話：0898-36608278
我司將在2小時時間內完成由于機械而引起的機械性故障。包括其冷卻系統、滑油系統、燃油系統、排氣系統。
3小時內完成由于電氣控制部分引起的電氣故障，2小時內完成由于啟動部分引起的故障。
我司將建立用戶的機組使用檔案，定期或不定期地咨詢、了解用戶設備的使用狀況，以便使您的柴油發電機組處在良好的備用狀態。
定期或不定期的拜訪用戶，記錄用戶對我司的意見以及良好的建議。

3、售后保養服務內容
售后保養服務：
1．本公司對于所售的每臺柴油發電機組，均提供一本《柴油發電機組運行、保養記錄表》，該表包括柴油機日常保養規程、發電機日常保養規程、發電機組保養執行記錄表、發電機組的輸出電流/負載功率因數的對應表、柴油發電機組運行時的值班規程、柴油發電機組每天的運行記錄表等。
2．公司對于所售的每臺柴油發電機組，在正常操作及使用正常的潤滑油、零配件情況下，均提供一年或1000小時（以先到為準）的免費保修服務。
3．對于距離本公司100公里內的用戶，在接到用戶故障電話后，本公司承諾在2小時內抵達用戶處進行檢修；對于距離本公司101-150公里內的用戶，在接到用戶故障電話后，本公司承諾在6小時內抵達用戶處進行檢修；對于距離本公司超過150公里的廣東省內用戶，在接到用戶故障電話后，本公司承諾在24小時內抵達用戶進行檢修。
機組應急故障處理：（接到通知后2小時內到現場）
機組重大故障或大修、中修：工廠維修部
4．提供機房工作條例和建議實施的各項管理制度；
5．優惠供應發電機組日常消耗品（空氣過濾器、燃油過濾器、潤滑油過濾器、水過濾器、機油等）。
6．我公司在機組出廠前邀請貴公司人員前往我工廠進行現場測試。
7．機組保質期內，免費巡檢、更換零件、應急服務；質保期滿后，優惠供應易損件及零部件。
保養維護：

1 日維護

檢查燃油、冷卻液、潤滑油是否有泄漏。
檢查發動機冷卻液加熱器。若溫度過低，加熱器可能未工作，將導致發動機起動失敗。
檢查電池組充電器。

2 周維護

檢查發動機潤滑油和冷卻液標高。
檢查電池組充電器。

3 月維護

檢查空氣濾清器阻力值。
檢查運行時機組是否有異常振動、過多廢氣、過大噪聲或冷卻液、燃油泄漏。經常性試運
行可潤滑發動機部件，可以提高起動可靠性；防止電路接頭氧化；消耗燃油防止變質。備
用機組空載運行時，時間在10~15分鐘即可。每月應至少試運行2次。
檢查散熱器是否有滲漏或連接松動。
檢查燃油標高和輸送泵狀況。
檢查排氣系統是否有泄漏或過大阻力，排放冷凝液。
檢查電池組線路連接情況，電池液比重低于1.26時應充電。
檢查發電機組進氣口通風阻力；檢查保養工具是否備齊。

4 半年維護

檢查發動機潤滑油及支路濾清器。
清潔或更換曲軸箱通風濾清器。
排出油箱沉淀，檢查輸油軟管有無擦傷狀況，檢查電氣安全控制設備和報警器。
清除機組油脂、滑油、灰塵等沉積物。
檢查輸電線接頭、斷路器和切換開關。
模擬市電停電，驗證機組起動性能和預期的額定承載能力，檢查自動切換開關及備用電源
相關配置。

5 年維護

檢查風扇葉片、皮帶輪和水泵。
緊固機組緊固件。
清潔發電機輸出與控制盒，檢查并緊固所有線路接頭，測量并記錄發電機繞組絕緣電阻，
檢查發電機加熱器。
手動操作檢查發電機主回路斷路器，根據制造商說明書驗證自動跳閘機構。
如果機組通常僅空載或輕載試運行，負載在額定負載加5%以上，一年應至少開機4小時。
機房進水或太潮濕時，開機前應測試發電機絕緣狀況。最終負荷加載前應做初步測試。并
以此作為例行測試的基準。
備用機組，一年應進行一次較徹底的保養，包括更換機油、機油濾清器、清潔空氣濾清器，更換水濾清器、柴油濾清器等。
