與大家講解柴油發電機組安裝的全過程
2019-06-17
來源： 柴油發電機組廠家

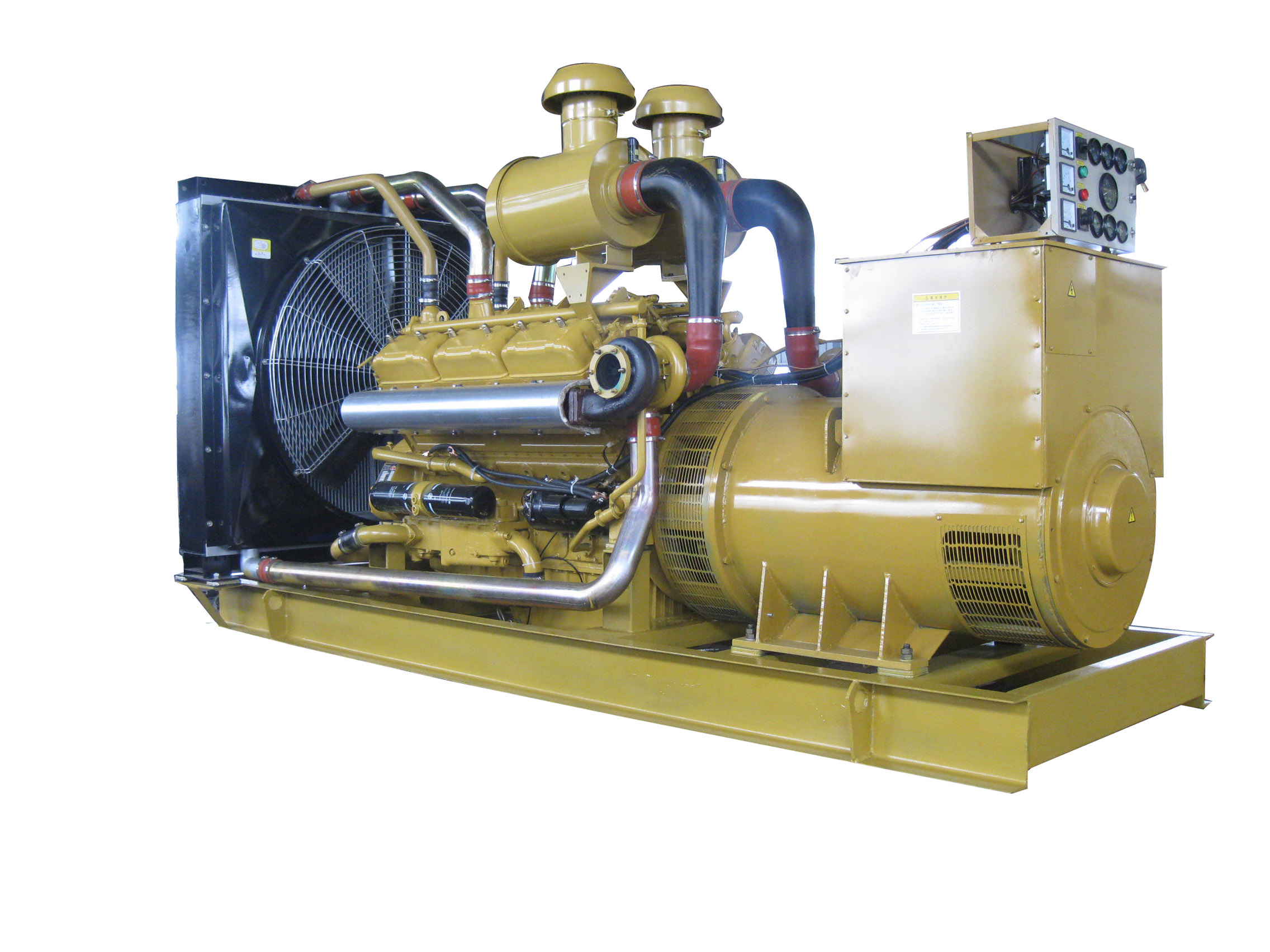

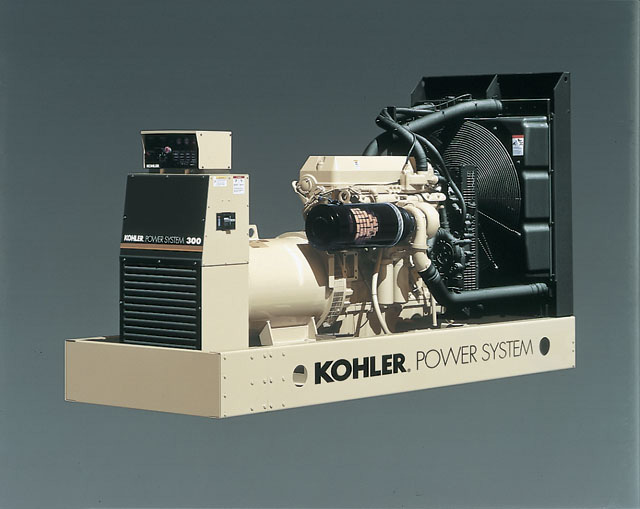

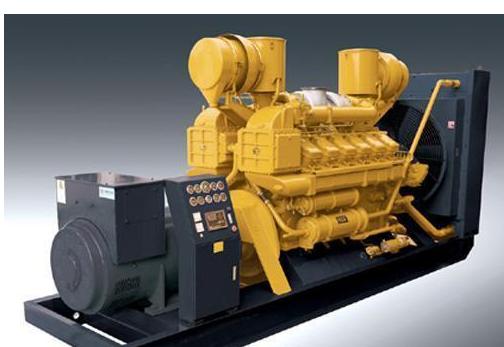

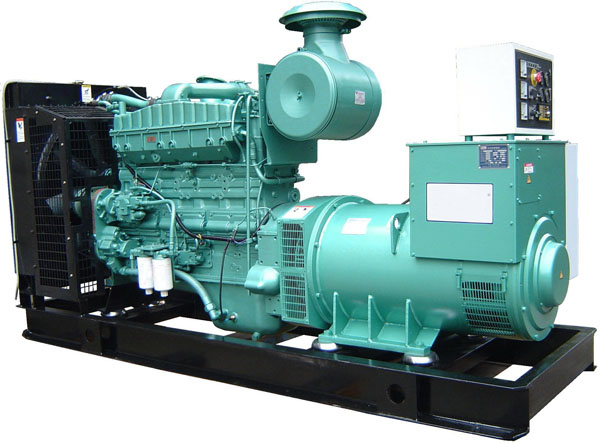

柴油機發電機組作為一種必要的備用電源，其結構和工作原理十分復雜。用戶在購買柴油發電機組到安全驗收的各個階段都要注意一些問題，特別是在安裝過程中。下面對江河發電的柴油發電機組安裝過程做了詳細的介紹。
柴油發電機組安裝操作流程：準備工作－主機安裝－排氣、燃油、冷卻系統安裝－電氣設備安裝－地線安裝－機組接線－機組調試
一、準備工作
1、材料、設備
1) 玉柴發電機規格、型號應符合設計要求。
各種規格的型鋼應符合設計要求型鋼無明顯的銹蝕并有材質證明。
3)除發電機穩裝用螺栓外,均應采用鍍鋅螺栓,并配相應的鍍鋅螺母平墊圈、彈簧墊。
4)絕緣帶，電焊條，防銹漆，調和漆，潤滑脂等均應有產品合格證。
2、機具設備
主要機具手動工具:電工工具、臺虎鉗、油壓鉗、板銼、榔頭、圓鋼套絲板。
2.2.2電動工具：電焊機、卷揚機、臺鉆、砂輪機、手電鉆、電錘等。
3)測量器具：水平尺，轉速表，相序表，兆歐表，萬用表，鉗形電流表，試電筆，電子點溫計，核相儀。
4)其他工具：聯軸節頂出器，龍門架，汽車吊，液壓****車，倒鏈，鋼絲繩等。
3.、作業條件
作業條件機房土建施工完畢結構、預埋件及焊接強度符合設計要求。
(2) 發電機安裝場地應清理干凈、道路暢通，門窗及玻璃安裝完畢。
3) 發電機的基礎、地腳螺栓孔、溝道、電纜管位置尺寸應符合設計要求。
4.、技術準備
柴油發電機施工圖紙和技術資料齊全。
2)施工方案編制完畢并經審批。
2.4.3施工前應組織參施人員熟悉圖紙、方案，并進行安全、技術交底。
5、1） 基礎制作：根據設計要求和產品技術文件的要求確定柴油發電機在混凝土基礎的標高、幾何尺寸，在基礎上預留機組地腳螺栓孔，發電機進場后，按實際安裝孔距埋入地腳螺栓。基礎的混凝土強度等級必須滿足設計要求。
6、機組的設備搬運安裝機組及其他電氣設備一般都有包裝箱，在搬運時應注意將起吊的鋼鎖結扎在適當部位，輕吊輕放。當機組運^目的地后，如需存放則應放在庫房內。若無庫房需在露天存放的。則應將箱體墊高。防止雨水侵蝕。箱上應加蓋防雨棚布。以防日曬雨淋損壞 設備。由于發電機組的體積即大又重,因此,安裝前因事先考慮好搬運路線,在己方應預留適當?shù)陌徇\孔口。如果門窗不夠大的，泰安吊裝搬運，可利用門窗位置留出叫大的搬運孔。帶機組搬入后，再補砌磚墻和門窗。
7、② 開箱開箱之前將箱上的灰塵泥土掃除干凈，并查看箱體有無損傷，核實箱號及數量。打開包裝時注意不要傷到零件。開箱的順序一般從頂板開始，在頂板開啟后，吊車出租好不好，看青是否屬于準備起出的機件。然后再拆其它箱板,如拆頂板有困難時。則可選擇適當處拆除幾塊箱板,觀察清楚后,在進行開箱。根據發電機組清單及裝箱單清點全部發電機組及附件。②查看機組及附件的主要尺寸是否與圖紙相符。檢查機組及有無損壞、銹蝕。如果機組檢查后不能即時安裝的話，吊車出租價格，應將拆卸過的機件的經加工面上重新涂上防銹油。保護得當。在除去之前不要轉動防銹油。若因檢查已出去防銹油。檢查后重新涂防銹油。機組在開箱后要注意保管,放置平整,法蘭及各種接口須封蓋、包扎,防止雨水及灰沙侵入。
8、劃線定位按照機組平面布置圖所標注的機組與墻或者柱中心之間、機組與機組之間的關系尺寸，劃定機組安裝地點的縱、橫基準線。機組中心與墻或者柱中心之間的允許偏差為20mm，機組與機組之間的允許偏差為10mm。
9、熟悉設備：檢查設備，了解設計內容，名了施工圖紙，參閱說明書，根據設計圖上所需要的材料進行備料，
然后根據施工組織計劃，將材料送到現場。如果無設計紙，應以設備說明書為依據，根據設備的用途及安裝要求，同時考慮到水源、電源、維修和使用等情況確定土建平面的大小及位置，畫出機組布置平面。
10、準備起吊設備和安裝工具。
二、主機安裝
主機安裝在機組安裝前必須對現場進行詳細的考察并根據現場實際情況編制詳細的運輸、吊裝及安裝方案。
3.2.3.2對基礎的施工質量和防震措施進行檢查，保證滿足設計要求。
3) 根據機組安裝位置、機組重量選用適當?shù)钠鹬卦O備和索具，將設備吊裝就位，機組運輸、吊裝須由起重工操作，電工配合進行。
3.2.3.4使用墊鐵等固定鐵件實施穩機找平作業，預緊地腳螺栓。必須在地腳螺栓擰緊前完成找平作業。采用楔鐵找平時，應將一對楔鐵用點焊焊住。
三.、排氣、燃油、冷卻系統安裝
1) 排氣系統的安裝：上柴發電機組的排氣系統由法蘭連接的管道、支撐件、波紋管和消聲器組成，在法蘭連接處應加石棉墊圈，排氣管管出口應經過打磨，消聲器安裝正確。機組與排煙管連接的波紋管受力不起，因此應在排煙管外側包裹一層保溫材料。
2) 燃油、冷卻系統的安裝：主要包括儲油罐、機油箱、冷卻水箱、電加熱器、泵、儀表和管路的安裝。
四、 電氣設備的安裝
1)玉柴發電機控制箱（屏）是玉柴發電機的配套設備，主要是控制玉柴發電機送電及調壓。根據現場實際情況，小容量發電機的控制箱直接安裝在機組上，大容量發電機的控制屏則固定在機房的地面基礎上，或安裝在與機組隔離的控制室內，帕金斯發電機具體安裝方法應符合成套配電控制柜（屏、臺）安裝工藝標準。
2) 對于500KW 以下的上柴發電機組，隨機組配有配套的控制箱（屏）和勵磁箱，對于500KW 以上的機組，機組生產商一般提出控制屏。
根據控制屏和機組安裝的位置安裝金屬橋架應符合電纜橋架安裝標準。
五、地線安裝
1) 將發電機的中性線(工作零線)與接地母線用專用地線及螺母連接,螺栓防松裝置齊全,并設置標識。
2、將發電機本體和機械部分的可接近導體均應與保護接地（PE）或接地線（PEN）進行可靠連接。
六、機組接線
1) 敷設電源回路、控制回路的電纜，并與設備進行連接，應符合電纜敷設工藝標準。
2) 發電機及控制箱接線應正確可靠。2）機組饋電線路連接后，兩端的相序必須與原供電系統的相序一致。
3) 發電機隨機的配電柜和控制柜接線應正確無誤，發電機出租廠，所有緊固件應牢固，無遺漏脫落、開關、保護裝置的型號、規格必須符合設計要求。
七、機組調試
將所有的接線端子螺絲再檢查一次；用兆歐表測試發電機至配電柜的饋電線路以及相間、相對地間的絕緣電阻，其絕緣電阻值必須大于0.5MΩ。lkV 及以上的饋電線路直流耐壓試驗為2.5(*2.4)kV，時間15min，泄漏電流穩定，無擊穿現象。
)用機組的啟動裝置手動啟動柴油發電機無負荷試車(*)h檢查機組的轉向和機械轉動有無異常供油和機油壓力是否正常冷卻水溫是否過高轉速自動和手動控制是否符合要求如發現問題及時解決。
3) 柴油發電機無負荷試車合格后,再進行 4 (*2) h 空載試驗,檢查機身和軸承的溫升;只有機組空載試驗合格,才能進行帶負荷試驗。
4 ）檢測自動化機組的冷卻水、機油加熱系統，接通電源，如水溫低于15℃，加熱器應自
動啟動加熱，當溫度達30℃時加熱器應自動停止加熱。對機油加熱器的要求與冷卻水加熱器的要求一致。
檢測機組的保護性能：采用儀器分別模擬發出機油壓力低、冷卻水溫高、過電壓、 等信號，機組應立即啟動保護功能，并進行報警。
檢測機組補給裝置：將裝置的手自動開關切換到自動位置人為放水油至低液位系統自動補給當液面上升至高液位時補給應自動停止。
7） 采用相序表對市電與發電機組電源進行核相，相序應一致。
8）與系統的互聯：人為切斷對市場的供電，主機組應能夠在規定的時間內自動啟動并向負荷供電?；謴褪须?，機組自動停機。
9) 試運行驗收: 對受電側的開關設備、自動或手動切換裝置和保護裝置等進行試驗, 試驗合格后, 按設計的備用電源使用分配方案, 進行負荷試驗, 機組和電氣裝置連續運行 24h 無故障。方可交接驗收。
八、 機組驗收
1、主控項目
7.1.2 發電機組至低壓配電柜饋電線路的相間、相對地間的絕緣電阻值應大于1MΩ；對lkV 及以上的饋電線路直流耐壓試驗為2.5kV，時間15min，泄漏電流穩定，無擊穿現象。
2） 玉柴發電機饋電線路連接后，兩端的相序必須與原供電系統的相序一致。
發電機中性線(工作零線)應與接地干線直接連接螺栓防松零件齊全且有標識。
2． 一般項目
1） 上柴發電機組隨帶的控制柜接線應正確，緊固件緊固狀態良好，無遺漏脫落。開關和保護裝置的類型和規格是正確的，驗證工廠試驗的鎖定標志應無位移，并應根據制造商的要求重新校準位移。
2）發電機本體和機械部分的可接近裸露導體應接地（PE）或接零（PEN）可靠，且有標識。
3、受電側低壓配電柜的開關設備、自動或手動切換裝置和保護裝置等試驗合格，應按設計的自備電源使用分配預案進行負荷試驗，機組連續運行12h無故障。
柴油發電機組的安裝位置應正確、與基礎連接的螺栓緊固帶有減震器的應與減震器連接緊密牢固防松零件齊全不松動。
5）發電機組與控制柜的引入導線，應有防護，配線整齊，端子與導線連接緊密。
6）柴油發電機組的供油供水管道和排煙管道的安裝應符合以下規定：
a.上柴的供油供水管道連接嚴密，固定牢靠，橫平豎直，走向合理，與其他適配部件連接準確，各部件及附屬設備應固定牢固，吊、支托架配制合理。
b.卷煙排氣管安裝牢固，支架和懸掛架布置均勻，結構合理，滿足承受力要求。應根據設計要求設置伸縮裝置和移動支架。
c管道的保溫層厚度應均勻表面平整附著緊密。
