技術方案
1、柴油機介紹
重慶康明斯發動機動有限公司（簡稱CCEC），是中美合資生產重載功率和大功率柴油機的企業，是美國康明斯公司在中國投資的第一個生產基地?，F(xiàn)有員工1400余人，主導產品為康明斯公司N、K、M三大系列柴油發動機、發電機組及其它動力機組。產品適用于重型汽車、大型客車、工程機械、礦山機械、石油機械、軌道機械、港口機械、固定式和移動式柴油發電機組電站、船舶推進動力機組和輔助動力機組、泵類動力機組以及其它動力機組。
主要產品滿足中國國家標準、美國標準和歐洲標準規定的公路車用柴油機以及非公路用柴油機第2階段和第3階段排放要求。重慶康明斯發動機產品技術、制造技術和應用技術與美國康明斯公司同步發展，其動力性、經濟性、可靠性、耐久性、安全性和環境性受到國內外用戶的一致贊揚。
重慶康明斯發動機有限公司按照ISO9001：2000國際標準，建立、保持和實施公司質量管理體系，確保公司的所有過程和活動處于受控狀態并持續不斷改進。秉承以客戶為導向的方針，并以此為基礎制定公司的遠景目標、質量方針、公司使命和公司目標。
重慶康明斯發動機有限公司的使命是：深化內部改革，創造良好環境，建設優秀員工隊伍，發展新產品，降低產品成本，減少初期鼓故障率，擴大贏利性銷售，加速資金周轉，提高投資回報，達到康明斯家族中上水平。
近年來，公司緊緊圍繞“開拓創新、做大做強”的生產經營方針，產品供不應求，經濟效益持續快速增長，企業進入了持續發展的快車道。公司生產的KTA19-M500（M）、KT38-G發動機還被評定為國家重點新產品，NT855-C250、NTA855-C400、NTA855-C360、KT38-P780等被評定為重慶市市級新產品。
2、發電機介紹（英格電機為例）
廣州英格發電機有限公司是一家集科研、開發、制造與銷售專業化經營發電機為一體的中外合資企業。公司位于中國廣東省廣州市花都區雅瑤鎮雅源南路1號，毗鄰廣州新白云機場和廣州北站，機場高速、北二環高速、武廣高鐵和廣花公路均穿境而過，交通、物流十分便利，區位優勢明顯。英格已經有18年研發、生產發電機的歷史與經驗，秉承“科技為基礎，創新為動力”的企業宗旨，始終堅持英格品牌“科技、環保、服務”的核心價值觀，專為全球用戶設計、制造高品質發電機。
經過多年的輝煌發展，現今已經發展到職工人數800多人，大專以上學歷500多人，科研人員80多人，擁有省級發電機技術中心、發電機工程研究開發中心、2.4兆瓦發電機全容量反饋試驗站和三萬多平方米的重型高標準發電機裝備制造基地。英格公司嚴格按照ISO 9001-2000質量管理體系生產三相同步陸用和船用發電機、風力發電機及高壓凸極無刷同步發電機，年生產能力30000臺，產品廣泛應用于軍事、通信、石油、機場、防空、高速公路等重要領域，作為移動用電、臨時用電、備用供電以及風電場發電。在中國，已經有超過70%的主流OEM采用了英格發電機，在國際市場上，英格與40多個國家和地區的OEM或者代理商建立合作伙伴關系。
作為中國外商投資企業協會會員單位、廣東省國際技術貿易協會會員單位、廣州市民營科技型企業協會理事單位、廣州機電行業協會會員單位和蘭州內燃機電站行業協會會員單位，英格人傾力為全球用戶奉獻高品質的發電機和優良的服務，受到社會各界的廣泛贊揚，先后榮獲“安全生產先進企業”、“改革開放三十年，行業優秀貢獻獎”、“中國AAA級重質量、守信用企業”、“商務部應急商品重點聯系企業”和“廣州市勞動關系和諧A級企業”稱號。 商標被認定為廣州市著名商標和廣州市重點培育自主出口名牌。英格公司向國家知識產權局申請各項專利43項，已獲得授權的發明專利7項，實用新型專利6項。2006年英格公司被認定知識產權試點示范單位。
目前，英格公司是國際上最具實力的發電機生產商之一，并致力于新能源產品的開發，大力推進多種規格的風力發電機、高壓發電機產業化。
3、機組技術參數
柴油發電機組主用性能參數
額定功率：800KW----配置KTA38-G5 康明斯發動機
備用功率： 880KW----配置KTA38-G5 康明斯發動機
額定電壓：230/400V
額定頻率：50HZ
功率因素：0.8（滯后）
接線方式：三相四線
穩態電壓調整率：≤±1%
瞬態電壓調整率：-15%- +20%
電壓穩定時間：≤0.5s
電壓波動率：≤0.5%
頻率穩態調整率：1%
頻率瞬態調整率：≤±5%
頻率穩定時間：≤3s
頻率波動率：≤0.5%
線電壓波形正弦性畸變率：≤5%
電壓調節：自動
機組空載電壓調整范圍：額定電壓的95%-105%
連續運行時間：能以額定工況正常連續運行12H（其中包括過載10%運行1H）
啟動方式：電啟動
自啟動供電時間：8±5s
啟動成功率：≥99%
調速方式：電子調速（帶穩速裝置）
配置技術規格參數
1、柴油機介紹
重慶康明斯發動機動有限公司（簡稱CCEC），是中美合資生產重載功率和大功率柴油機的企業，是美國康明斯公司在中國投資的第一個生產基地?，F(xiàn)有員工1400余人，主導產品為康明斯公司N、K、M三大系列柴油發動機、發電機組及其它動力機組。產品適用于重型汽車、大型客車、工程機械、礦山機械、石油機械、軌道機械、港口機械、固定式和移動式柴油發電機組電站、船舶推進動力機組和輔助動力機組、泵類動力機組以及其它動力機組。
主要產品滿足中國國家標準、美國標準和歐洲標準規定的公路車用柴油機以及非公路用柴油機第2階段和第3階段排放要求。重慶康明斯發動機產品技術、制造技術和應用技術與美國康明斯公司同步發展，其動力性、經濟性、可靠性、耐久性、安全性和環境性受到國內外用戶的一致贊揚。
重慶康明斯發動機有限公司按照ISO9001：2000國際標準，建立、保持和實施公司質量管理體系，確保公司的所有過程和活動處于受控狀態并持續不斷改進。秉承以客戶為導向的方針，并以此為基礎制定公司的遠景目標、質量方針、公司使命和公司目標。
重慶康明斯發動機有限公司的使命是：深化內部改革，創造良好環境，建設優秀員工隊伍，發展新產品，降低產品成本，減少初期鼓故障率，擴大贏利性銷售，加速資金周轉，提高投資回報，達到康明斯家族中上水平。
近年來，公司緊緊圍繞“開拓創新、做大做強”的生產經營方針，產品供不應求，經濟效益持續快速增長，企業進入了持續發展的快車道。公司生產的KTA19-M500（M）、KT38-G發動機還被評定為國家重點新產品，NT855-C250、NTA855-C400、NTA855-C360、KT38-P780等被評定為重慶市市級新產品。
2、發電機介紹（英格電機為例）
廣州英格發電機有限公司是一家集科研、開發、制造與銷售專業化經營發電機為一體的中外合資企業。公司位于中國廣東省廣州市花都區雅瑤鎮雅源南路1號，毗鄰廣州新白云機場和廣州北站，機場高速、北二環高速、武廣高鐵和廣花公路均穿境而過，交通、物流十分便利，區位優勢明顯。英格已經有18年研發、生產發電機的歷史與經驗，秉承“科技為基礎，創新為動力”的企業宗旨，始終堅持英格品牌“科技、環保、服務”的核心價值觀，專為全球用戶設計、制造高品質發電機。
經過多年的輝煌發展，現今已經發展到職工人數800多人，大專以上學歷500多人，科研人員80多人，擁有省級發電機技術中心、發電機工程研究開發中心、2.4兆瓦發電機全容量反饋試驗站和三萬多平方米的重型高標準發電機裝備制造基地。英格公司嚴格按照ISO 9001-2000質量管理體系生產三相同步陸用和船用發電機、風力發電機及高壓凸極無刷同步發電機，年生產能力30000臺，產品廣泛應用于軍事、通信、石油、機場、防空、高速公路等重要領域，作為移動用電、臨時用電、備用供電以及風電場發電。在中國，已經有超過70%的主流OEM采用了英格發電機，在國際市場上，英格與40多個國家和地區的OEM或者代理商建立合作伙伴關系。
作為中國外商投資企業協會會員單位、廣東省國際技術貿易協會會員單位、廣州市民營科技型企業協會理事單位、廣州機電行業協會會員單位和蘭州內燃機電站行業協會會員單位，英格人傾力為全球用戶奉獻高品質的發電機和優良的服務，受到社會各界的廣泛贊揚，先后榮獲“安全生產先進企業”、“改革開放三十年，行業優秀貢獻獎”、“中國AAA級重質量、守信用企業”、“商務部應急商品重點聯系企業”和“廣州市勞動關系和諧A級企業”稱號。 商標被認定為廣州市著名商標和廣州市重點培育自主出口名牌。英格公司向國家知識產權局申請各項專利43項，已獲得授權的發明專利7項，實用新型專利6項。2006年英格公司被認定知識產權試點示范單位。
目前，英格公司是國際上最具實力的發電機生產商之一，并致力于新能源產品的開發，大力推進多種規格的風力發電機、高壓發電機產業化。
3、機組技術參數
柴油發電機組主用性能參數
額定功率：800KW----配置KTA38-G5 康明斯發動機
備用功率： 880KW----配置KTA38-G5 康明斯發動機
額定電壓：230/400V
額定頻率：50HZ
功率因素：0.8（滯后）
接線方式：三相四線
穩態電壓調整率：≤±1%
瞬態電壓調整率：-15%- +20%
電壓穩定時間：≤0.5s
電壓波動率：≤0.5%
頻率穩態調整率：1%
頻率瞬態調整率：≤±5%
頻率穩定時間：≤3s
頻率波動率：≤0.5%
線電壓波形正弦性畸變率：≤5%
電壓調節：自動
機組空載電壓調整范圍：額定電壓的95%-105%
連續運行時間：能以額定工況正常連續運行12H（其中包括過載10%運行1H）
啟動方式：電啟動
自啟動供電時間：8±5s
啟動成功率：≥99%
調速方式：電子調速（帶穩速裝置）
配置技術規格參數

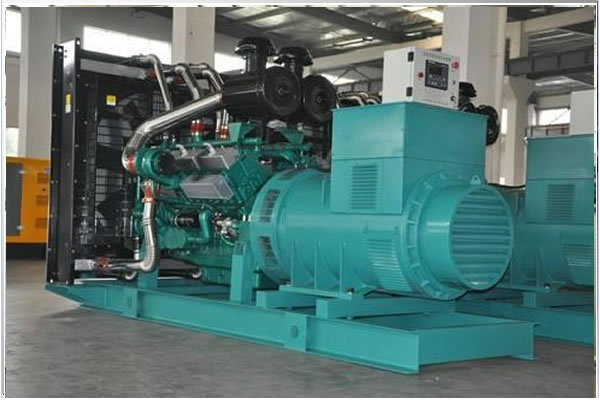

| 機組型號 | XRC-880 | |
| 備用功率KW | 880 | |
| 主用功率 KW | 800 | |
| 輸出電流A | 1440 | |
| 額定電壓V | 230/400 | |
| 額定頻率Hz | 50 | |
| 功率因數（滯后） | 0.8 | |
| 外形尺寸mm (僅供參考) | 4800*2060*2430 | |
| 重量kg (僅供參考) | 7500 | |
| 柴油機型號 | KTA38-G5 | |
| 品牌 | 康明斯CCEC | |
| 發動機類型 | 水空中冷，廢氣渦輪增壓 | |
| 輸出功率KW | 970 | |
| 燃油系統 | PT燃油泵 | |
| 啟動方式 | 直流24V電啟動 | |
| 氣缸數量 | 12 缸 V型 | |
| 缸徑/行程mm | 159/159 | |
| 排量（L） | 37.8 | |
| 壓縮比 | 13.9 | |
| 機油總?cè)萘?(L) | 135 | |
| 冷卻液總?cè)萘?(L) | 258 | |
| 最高水溫 | 104 | |
| 主用滿載燃油耗 (L/hr) | 202 | |
| 轉速r/min | 1500 | |
| 發電機品牌 | 英格電機 | |
| 電機型號 | EG400L-800N | |
| 類型 | 三相四線 | |
| 勵磁方式 | 無刷自勵磁 | |
| AVR | 自帶 | |
| 防護等級 | IP22 | |
| 絕緣等級 | H級 | |
| 控制系統 | 自動化控制系統 | |
| 品牌 |
- |
|
