康明斯發電機組動力輸出系統的安裝有什么要求?
2020-04-24
來源： 海南柴油發電機組廠家
重康電力擅長分析; 康明斯發電機組動力輸出系統的安裝有什么要求?;關于技術解決方法：；應注意以下幾點”
柴油機功率輸出通常采用萬向聯軸節、彈性聯接器或高彈性聯軸器等結構型式，采用不同型式的聯接器，其對中要求(同軸度)也不相同。
(1)萬向聯軸節聯接
柴油機聯接器端面與被驅動機械聯接盤端面間，在直徑500mm范圍內，平行度誤差不大于0. 5mm。被驅動機械聯接盤外圓(最好為定位止口外圓)對柴油機曲軸中心線徑向跳動誤差不大于1. 0mm。萬向聯軸器花鍵軸軸向余隙為15 ~ 20mm,其對中誤差檢查方法如圖4 -3所示。
柴油機功率輸出通常采用萬向聯軸節、彈性聯接器或高彈性聯軸器等結構型式，采用不同型式的聯接器，其對中要求(同軸度)也不相同。
(1)萬向聯軸節聯接
柴油機聯接器端面與被驅動機械聯接盤端面間，在直徑500mm范圍內，平行度誤差不大于0. 5mm。被驅動機械聯接盤外圓(最好為定位止口外圓)對柴油機曲軸中心線徑向跳動誤差不大于1. 0mm。萬向聯軸器花鍵軸軸向余隙為15 ~ 20mm,其對中誤差檢查方法如圖4 -3所示。

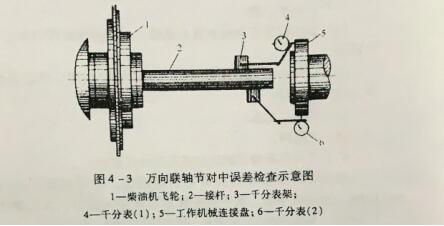

圖4-3萬向聯軸節對中誤差檢查示意圖
1-柴油機飛輪; 2-接桿; 3-干分表架; 4-千分表(1);
5-工.作機械連接盤: 6-千分表(2)
5-工.作機械連接盤: 6-千分表(2)
(1) 軸銷式橡膠彈性聯接器聯接
聯接盤端面間距應為6 ~ 8mm，平行度誤差不大于0. 2mm,被驅動機械聯接盤外圓對柴油機曲軸中心線徑向圓跳動誤差不大于0.3mm，其對中誤差徑向檢查、角度檢查、平行性檢查如圖4-4所示。
如圖4-4所示
聯接盤端面間距應為6 ~ 8mm，平行度誤差不大于0. 2mm,被驅動機械聯接盤外圓對柴油機曲軸中心線徑向圓跳動誤差不大于0.3mm，其對中誤差徑向檢查、角度檢查、平行性檢查如圖4-4所示。
如圖4-4所示

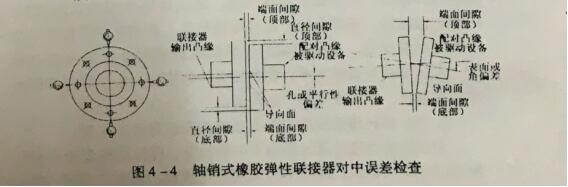

圖4-4軸銷式橡膠彈 性聯接器對中誤差檢查
(2) 高彈性聯接器聯接
要求在兩聯接盤固緊之前，其端面間隙不得大于0. 25mm,平行度誤差不大于0.15mm,被驅動機械聯接盤外圓對柴油機曲軸中心線徑向圓跳動誤差不大于0.2mm。圖4-5為柴油機和偶合器之間用高彈性聯接器聯接，其聯接對中誤差檢查如下:
①將徑向調整百分表A的磁力表座吸放在柴油機飛輪11上，表的觸頭與偶合器輸人法蘭6偶合器的外圓接觸;將端面調整用百分表B的磁力表座也吸在柴油機飛輪上，表的觸頭與輸人法蘭6偶合器側的端面接觸。兩只百分表在圓周上間隔90°，分別測量A、B、C、D四個位置，如圖4-5所示。百分表A測得讀數的最大差值，即為偶合器聯接盤外圓對柴油機曲軸中心線的徑向跳動誤差;百分表B測得讀數的最大差值，即為兩聯接盤端面間的平行度誤差，其也可用厚薄規測量。
要求在兩聯接盤固緊之前，其端面間隙不得大于0. 25mm,平行度誤差不大于0.15mm,被驅動機械聯接盤外圓對柴油機曲軸中心線徑向圓跳動誤差不大于0.2mm。圖4-5為柴油機和偶合器之間用高彈性聯接器聯接，其聯接對中誤差檢查如下:
①將徑向調整百分表A的磁力表座吸放在柴油機飛輪11上，表的觸頭與偶合器輸人法蘭6偶合器的外圓接觸;將端面調整用百分表B的磁力表座也吸在柴油機飛輪上，表的觸頭與輸人法蘭6偶合器側的端面接觸。兩只百分表在圓周上間隔90°，分別測量A、B、C、D四個位置，如圖4-5所示。百分表A測得讀數的最大差值，即為偶合器聯接盤外圓對柴油機曲軸中心線的徑向跳動誤差;百分表B測得讀數的最大差值，即為兩聯接盤端面間的平行度誤差，其也可用厚薄規測量。

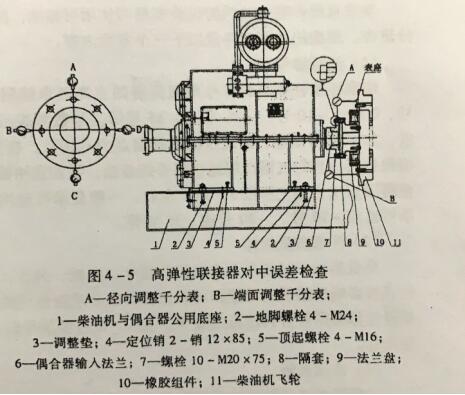

圖4-5高彈性聯接器對中誤差檢查A-徑向調整千分表: B蝴面調整千分表:
1-柴油機與偶合器公用底座:
2-地腳螺栓4- M24;
3-調整墊;
4- -定位銷2-銷12x85;
5- -頂起螺栓4 - MI6;
6-偶合器輸入法蘭:
7一螺栓10-M20x75;
8- -隔套;
9 -法蘭盤;
10-橡膠組件:
11-柴袖機飛輪
②盤轉柴油機飛輪，若徑向跳動誤差超差，可通過調整頂起螺栓5及調換不同厚度的調整墊3調整;若端面跳動誤差超差，可通過底座上的橫向調整螺栓進行調整。
輸出連接對中位置后，應將兩聯接盤用螺栓緊固。功率輸出聯接螺栓的擰緊力矩應符合表4-1中規定。
2-地腳螺栓4- M24;
3-調整墊;
4- -定位銷2-銷12x85;
5- -頂起螺栓4 - MI6;
6-偶合器輸入法蘭:
7一螺栓10-M20x75;
8- -隔套;
9 -法蘭盤;
10-橡膠組件:
11-柴袖機飛輪
②盤轉柴油機飛輪，若徑向跳動誤差超差，可通過調整頂起螺栓5及調換不同厚度的調整墊3調整;若端面跳動誤差超差，可通過底座上的橫向調整螺栓進行調整。
輸出連接對中位置后，應將兩聯接盤用螺栓緊固。功率輸出聯接螺栓的擰緊力矩應符合表4-1中規定。

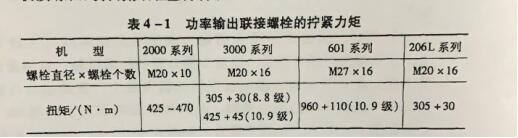

表4-1功率輸出聯接螺栓的擰緊力矩
液力變矩器聯接時，必須單獨設置支架，且應支撐在平臺或柴油機機體上，不得直接懸臂聯接在曲軸上。
以上內容關于“ 康明斯發電機組動力輸出系統的安裝有什么要求?”重康電力希望對您有幫助，并且希望您能關注，以便提供給您更多的資料
